PRV-L Series

Цена по запросу

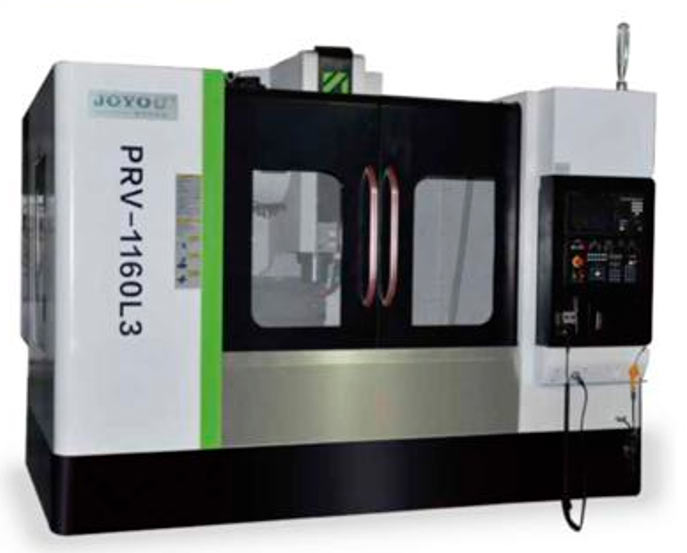

Высокоточный и эффективный центр обработки деталей с линейными направляющими

Заказать

Высокая точность, Высокая эффективность, Комбинированная обработка

Скорость шпинделя: 12000 об/мин Максимальный ход оси Х/У/2: 1100/600/600 мм
Скорость подачи по оси Х/У/2: 36/36/30 м/мин Стандартный конус шпинделя: ВТ40
Максимальная нагрузка на рабочий стол: 800 кг

Отливки машин серии РВУ-1 изготовлены из отливок Мееhanna. Материал стабилен и прочен, выдерживает высокоскоростную обработку без деформации, обеспечивая точность обработки,

Сверх широкая база станка шириной 1,25 метра обеспечивает устойчивость станка, а производительность тяжелой резки увеличена на 50% по сравнению с традиционной конструкцией.

в коробке шпинделя используется система циркуляционного масляного охлаждения, которая эффективно подавляет негативное влияние повышения температуры на точность станка.
Детали могут обрабатываться фрезерованием, сверлением, растачиванием, расширением,
развертыванием, нарезанием резьбы и другими процессами с одноразовым зажимом. Возможности обработки композитов сильны. Различные системы числового ‘управления являются дополнительными. Поддержка сервоприводов и двигателей может реализовать трехосную обработку. высокая скорость работы и эффективность обработки деталей.

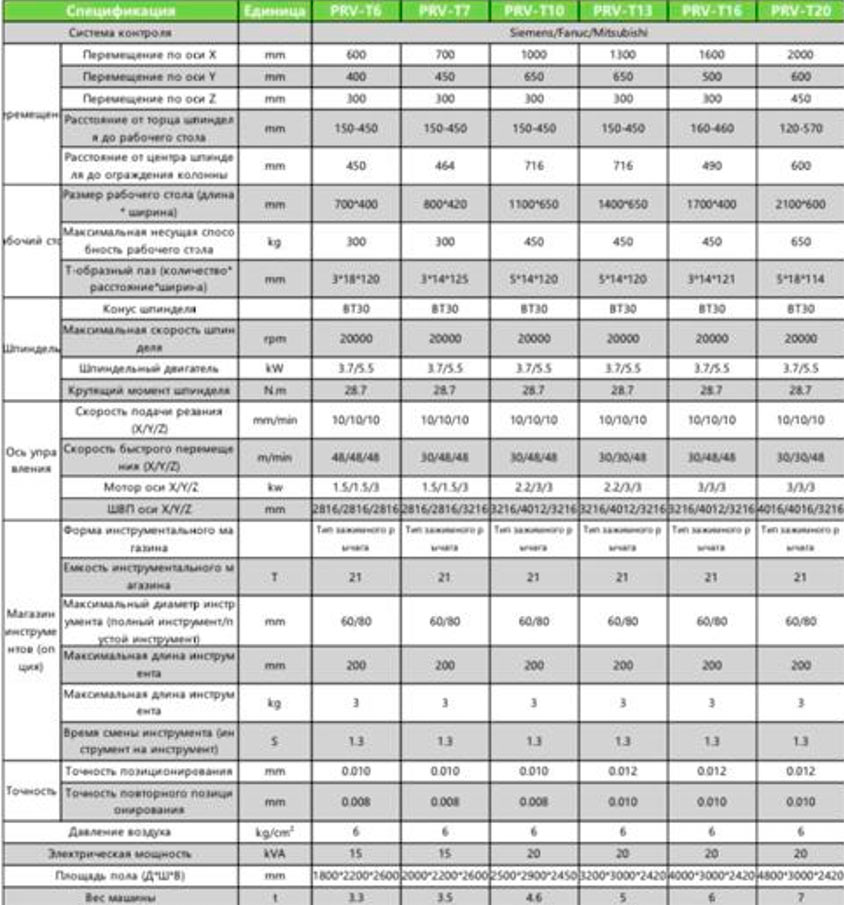

Спецификация Единица PRV-T6 PRV-T7 PRV-T10 PRV-T13 PRV-T16 PRV-T20
Система контроля Siemens/Fanuc/Mitsubishi
Перемещение Перемещение по оси X mm 600 700 1000 1300 1600 2000
Перемещение по оси Y mm 400 450 650 650 500 600
Перемещение по оси Z mm 300 300 300 300 300 450
Расстояние от торца шпинделя
до рабочего стола		 mm 150-450 150-450 150-450 150-450 160-460 120-570
Расстояние от торца шпинделя
до ограждения колонны		 mm 450 464 716 716 490 600
Рабочий стол Размер рабочего стола
(длина * ширина)		 mm 700*400 800*420 1100*650 1400*650 1700*400 2100*600
Максимальная несущая способность рабочего стола kg 300 300 450 450 450 650
Т-образный паз(количество*расстояние*ширина) mm 3*18*120 3*14*125 5*14*120 5*14*120 3*14*121 5*18*114
Шпиндель Конус шпинделя BT30 BT30 BT30 BT30 BT30 BT30
Максимальная скорость шпинделя rpm 20000 20000 20000 20000 20000 20000
Шпиндельный двигатель kW 3.7/5.5 3.7/5.5 3.7/5.5 3.7/5.5 3.7/5.5 3.7/5.5
Крутящий момент шпинделя N,m 28.7 28.7 28.7 28.7 28.7 28.7
Ось управления Скорость подачи резания (X/Y/Z) mm/min 10/10/10 10/10/10 10/10/10 10/10/10 10/10/10 10/10/10
Скорость быстрого перемещения (X/Y/Z) m/min 48/48/48 30/48/48 30/30/48 30/48/48 30/48/48 30/30/48
Мотор оси X/Y/Z kw 1.5/1.5/3 1.5/1.5/3 2.2/1.5/3 2.2/1.5/3 3/3/3 3/3/3
ШВП оси X/Y/Z mm 2816/2816/2816 2816/2816/3216 3216/4012/3216 3216/4012/3216 3216/4012/3216 4016/4016/3216
Магазин инструментов(опция) Форма инструментального магазина Тип зажимного рычага Тип зажимного рычага Тип зажимного рычага Тип зажимного рычага Тип зажимного рычага Тип зажимного рычага
Емкость инструментального магазина T 21 21 21 21 21 21
Максимальный диаметр инструмента (полный инструмент/пустрой инструмент) mm 60/80 60/80 60/80 60/80 60/80 60/80
Максимальная длина инструмента mm 200 200 200 200 200 200
Максимальный вес инструмента kg 3 3 3 3 3 3
Время смены инструмента(Инструмента на инструмент S 1.3 1.3 1.3 1.3 1.3 1.3
Точность Точность позиционирования mm 0.010 0.010 0.010 0.012 0.012 0.012
Точность повторного позиционирования mm 0.008 0.008 0.008 0.010 0.010 0.010
Давление воздуха kg/cm3 6 6 6 6 6 6
Электрическая мощность kVA 15 15 20 20 20 20
Площалдь пола (Д*Ш*В) mm 1800*2200*2600 2000*2200*2600 2500*2900*2450 3200*3000*2420 4000*3000*2420 4800*3000*2420
Вес машины I 3.3 3.5 4.6 5 6 7
