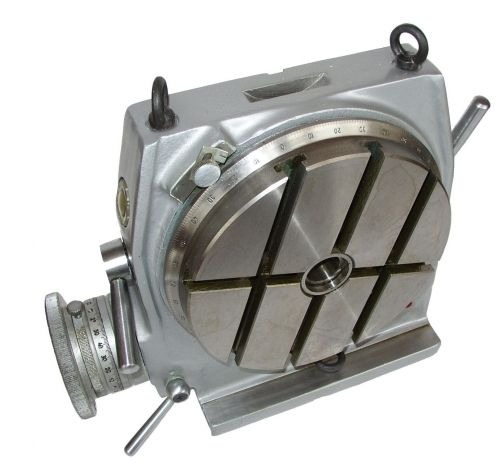

Стол поворотный горизонтально-вертикальный с ручным приводом РКВ 7205-4003 — это станочная оснастка, предназначенная для точного углового позиционирования и закрепления заготовок или приспособлений на металлорежущих станках (например, фрезерных). Вот его ключевые характеристики:

📌 Основные параметры:

• Диаметр планшайбы: 250 мм.

• Класс точности: П или Н (нормальный и повышенный).

• Цена деления шкалы лимба: 1 минута.

• Цена деления шкалы планшайбы: 1 градус.

• Передаточное отношение червячной пары: 1:90.

• Масса: 54 кг.

🔧 Конструкция и применение:

• Назначение: Для установки и закрепления деталей при обработке на металлорежущих станках. Обеспечивает вращение заготовки в горизонтальной и вертикальной плоскостях с высокой точностью.

• Привод: Ручной. Вращение осуществляется через червячную пару маховиком.

• Компоновка: Состоит из корпуса, планшайбы, червячного колеса и червяка.

• Точность: Соответствует нормам ГОСТ 16935-93. Например:

  • Плоскостность рабочей поверхности планшайбы: до 10 мкм (класс П) или 16 мкм (класс Н).

  • Торцовое биение рабочей поверхности планшайбы: до 12 мкм (класс П) или 20 мкм (класс Н).

📊 Габаритные размеры:

💎 Ключевые преимущества:

• Универсальность: Подходит для обработки деталей в горизонтальном и вертикальном положениях.

• Точность: Обеспечивает высокую точность позиционирования благодаря червячной передаче и точной шкале делений.

• Надёжность: Изготовлен из качественного чугуна, устойчивого к износу и механическим нагрузкам.

• Простота использования: Ручной привод позволяет легко управлять позиционированием без дополнительного оборудования.

Стол используется в серийном и единичном производстве для обработки металлических деталей, требующих угловой ориентации, таких как фрезерование пазов, сверление отверстий под углами и другие операции.
