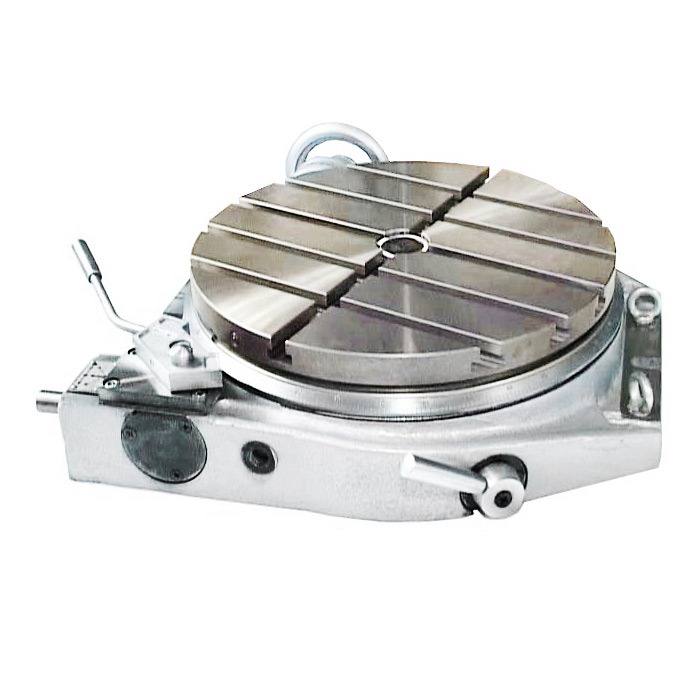

Стол поворотный горизонтальный с ручным и механическим приводом 7204-0023-01 — это станочная оснастка, предназначенная для установки и закрепления деталей или приспособлений на металлорежущих станках. Он обеспечивает точное угловое позиционирование заготовок при фрезеровании с круговой подачей и обработке прямолинейных участков под различными углами. Вот его ключевые характеристики:

📌 Основные параметры:

• Диаметр планшайбы: 400 мм.

• Класс точности: П или Н (нормальный и повышенный).

• Цена деления шкалы лимба: 1 минута.

• Цена деления шкалы планшайбы: 1 градус.

• Передаточное отношение червячной пары: 1:90.

• Максимальный крутящий момент на планшайбе: 377 Н·м.

• Максимальная мощность на приводе стола: 0,33 кВт.

• Габаритные размеры: 670 × 535 × 155 мм.

• Масса: 114 кг.

🔧 Конструкция и применение:

• Назначение: Для фрезерования с круговой подачей и обработки деталей под углами. Вращение осуществляется вручную маховиком или механически от привода станка через червячную пару.

• Конструкция: Состоит из корпуса, планшайбы, червячного колеса и червяка. Крепится к станку специальными болтами.

• Точность: Соответствует ГОСТ 16935-93. Например, плоскостность рабочей поверхности планшайбы — до 12 мкм для класса П и до 20 мкм для класса Н.

• Комплектация: Поставляется с паспортом и гарантией производителя.

📊 Габаритные размеры:

💎 Ключевые преимущества:

• Универсальность: Подходит для различных металлорежущих станков.

• Надёжность: Прочная конструкция обеспечивает долговечность и стабильность работы.

• Точность: Высокая точность позиционирования благодаря червячной передаче и точной шкале делений.

• Механизированный привод: Позволяет автоматизировать процесс обработки, повышая производительность.

Стол используется в серийном и массовом производстве для обработки металлических деталей, требующих угловой ориентации.
